Unity编辑器开发练习——图片资源导入配置工具

发表于 分类于

一、什么是 AssertPostprocessor

官方解释: AssetPostprocessor 允许您挂接到导入管线并在导入资源前后运行脚本。

详情见官方 API 介绍: AssetPostprocessor

如果项目中需要导入的资源较多，资源的属性就需要在 Inspector 面板中一个一个的进行配置，这很麻烦。而 AssetPostprocessor 可以在我们导入资源时，Unity 自动帮我们将资源的属性按照我们在脚本里写的设置配置好。

一些常用的方法如下：

  • OnPreprocessTexture：在导入纹理贴图之前调用
  • OnPreprocessModel：在导入模型之前调用

  • OnPreprocessAudio：在导入音频之前调用

  • OnPostprocessTexture：在导入纹理贴图之后调用

  • OnPostprocessModel：在导入模型之后调用
  • OnPostprocessAudio：在导入音频之后调用
  • OnPostprocessAllAssets：所有资源的导入，删除，移动操作都会调用该方法

二、简单应用实列

1、在 Assets 文件夹下新建一个 Editor 文件夹，

关于 Editor 文件夹:

  • 该文件夹可以放在项目的任何文件夹下，可以有多个”Editor”文件夹。
  • 编辑器扩展相关的脚本都要放在该文件夹内，该文件夹中的脚本只会对 Unity 编辑器起作用。
  • 项目打包的时候，不会被打包到项目中。如果编辑器相关脚本不放在该文件夹中，打包项目可能会出错。
  • 如果非要有些编辑器相关脚本不放在该文件夹中，需要在该类的前后加上 UNITY_EDITOR 的宏定义

关于 Editor Default Resources 文件夹

必须放在 Project 视图的根目录下，可以把编辑器用到的一些资源放在这里。该文件夹和 Editor 文件夹一样都不会被打到最终发布包里，仅仅用于开发时使用。可以直接通过 EditorGUIUtility.Load 去读取该文件夹下的资源。

2、在 Editor 下面新建一个 C#脚本，该脚本必须继承自 AssetPostprocessor

【具体代码】

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
using UnityEngine;
using UnityEditor;
public class MyEditor : AssetPostprocessor {

    // Texture导入之前调用，针对Texture进行设置
    public void OnPreprocessTexture()
    {
        Debug.Log ("纹理资源预处理: "+this.assetPath);
        TextureImporter impor = this.assetImporter as TextureImporter;
        impor.textureType = TextureImporterType.Sprite;
        impor.alphaSource = TextureImporterAlphaSource.FromGrayScale;
        impor.isReadable = true;
    }

    // Texture导入之后调用，针对Texture进行设置
    // public void OnPostprocessTexture(Texture2D tex)
    // {
    //     Debug.Log ("纹理资源后处理: "+ this.assetPath);
    // }

    // 所有的资源的导入，删除，移动，都会调用此方法，注意，这个方法是static的
    public static void OnPostprocessAllAssets(string[] importedAssets,string[] deletedAssets,string[] movedAssets,string[] movedFromAssetPaths)
    {
        Debug.Log ("======================资源发生变化=========================");
        foreach (string str in importedAssets)
        {
            Debug.Log("重新导入资源: " + str);
        }
        foreach (string str in deletedAssets)
        {
            Debug.Log("删除资源: " + str);
        }

        for (int i = 0; i < movedAssets.Length; i++)
        {
            Debug.Log("Moved Asset: " + movedAssets[i] + " from: " + movedFromAssetPaths[i]);
        }
    }
}

3、将资源拖入项目中，即可实现资源属性的自动配置

【效果】

将图片拖入后，Inspector 面板设置如下

三、打包并使用编辑器

1、创建一个自定义的包

具体细则见官方文档: 创建自定义包

【标准包布局】

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<root>
  ├── package.json
  ├── README.md
  ├── CHANGELOG.md
  ├── LICENSE.md
  ├── Editor
  │   ├── Unity.[YourPackageName].Editor.asmdef
  │   └── EditorExample.cs
  ├── Runtime
  │   ├── Unity.[YourPackageName].asmdef
  │   └── RuntimeExample.cs
  ├── Tests
  │   ├── Editor
  │   │   ├── Unity.[YourPackageName].Editor.Tests.asmdef
  │   │   └── EditorExampleTest.cs
  │   └── Runtime
  │        ├── Unity.[YourPackageName].Tests.asmdef
  │        └── RuntimeExampleTest.cs
  └── Documentation~
       └── [YourPackageName].md

【Package 命名规范】

  • 包名起始必须为 com.，例如 com.unity.timeline
  • 若在 UI 显示则需低于 50 个字符，否则可低于 214 个字符
  • 仅包含小写字母、数字、连字符-、下划线_和点.
  • 为表明命名空间，可在命名空间后缀加点。如 com.unity.2d.animation 和 com.unity.2d.ik

以下是简化版的步骤，并不规范。

首先在 项目名/Packages 目录下创建一个文件夹作为自定义的包，在该文件夹下创建一个 Editor 文件夹、一个 Runtime 文件夹、一个 package.json 文件，在 Editor 文件夹下创建 MyTextureImportProcess.cs 、MyPackage.EditorTests.asmdef。

1
2
3
4
5
6
<root>
  ├── package.json
  ├── Editor
  │   ├── MyPackage.EditorTests.asmdef
  │   └── MyTextureImportProcess.cs
  └── Runtime

MyPackage.EditorTests.asmdef 的标准格式如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
{
  "name": "MyPackage.Editor.Tests",
  "references": [
    "MyPackage.Editor",
    "MyPackage"
  ],
  "optionalUnityReferences": [
    "TestAssemblies"
  ],
  "includePlatforms": [
    "Editor"
  ],
  "excludePlatforms": []
}

此处仅为测试用，所以可以稍作修改

1
2
3
4
5
6
7
8
// MyPackage.EditorTests.asmdef
{
    "name": "EKKO测试.Editor.Tests",
    "rootNamespace": "",
    "references": [],
    "autoReferenced": true,
}

1
2
3
4
5
6
7
8

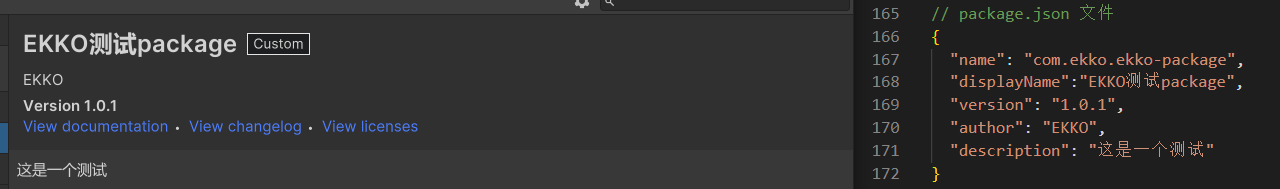

// package.json 文件
{
  "name": "com.ekko.ekko-package",
  "displayName":"EKKO测试package",
  "version": "1.0.1",
  "author": "EKKO",
  "description": "这是一个测试"
}


2、编辑器开发

（1）创建编辑器

先写一个工具函数

1
2
3
4
5
6
7
8
9
public class MyTools
{
    public static string GetParentPath(string path)
    {
        var str = path.Split("/");
        path = path.Replace(str[str.Length - 1], "");
        return path;
    }
}

首先在代码中加上

1
[CreateAssetMenu(menuName = "EKKO/图片资源导入配置", fileName = "图片资源导入配置")]

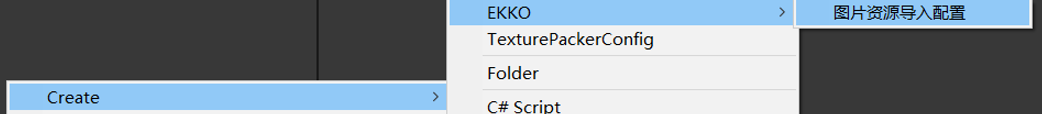

此时在 Unity 中右键即可看到创建面板

注意:
点击创建后不要重命名


然后创建一个类继承自 ScriptableObject

1
2
3
4
public class MyTextureImportProcessSetting : ScriptableObject
{

}

注:

MonoBehaviour 是以组件形式挂在 GameObject 上的，而 ScriptableObject 则以 Assets 资源的形式存在的

类中写上要进行的设置，此处依据需要自定义

1
2
3
4
5
6
[Header("图片导入设置")]
[Space(10)]
// 以下自定义，此处仅为测试用
public TextureImporterType textureType = TextureImporterType.NormalMap;
public bool sRGB = true;
public bool readAble = true;

unity 编辑器开发需要引用 UnityEditor 命名空间，并且脚本需要继承 Editor 类，用于在 Unity 软件界面编辑自己的控件。

CustormEditor 一般与类 Editor 配合使用，以实现在 Inspector 面板中的自定义显示，使用时有几个注意点:

1、CustomEditor + typeof + 类名

2、自定义类是 Editor 的派生类

3、绘制自定义 UI 要重写 OnInspectorGUI 函数。此函数是虚函数

1
2
3
4
5
6
[CustomEditor(typeof(MyTextureImportProcessSetting))]
internal class TextureImportSetting : Editor
{
    //target 被Inspector的对象。比如某个脚本
    private MyTextureImportProcessSetting myTarget;
}

继承 UnityEditor 脚本的几个基本事件函数，详情查看官方文档。

  • OnEnable() 在挂载目标脚本的物体被选中时调用。
  • OnInspectorGUI() 在 Inspector 面板绘制自定义 UI 的语句必须在这个函数中执行。
  • OnSceneGUI() 在场景视图中绘制自定义 UI 的语句必须在这个函数执行。
  • OnDestory() 在脚本被销毁时调用。

在 OnEnable()函数中添加

1
myTarget = target as MyTextureImportProcessSetting;

在 OnInspectorGUI()函数中添加

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
base.OnInspectorGUI();

// GUILayout.Button()方法的返回值表示该按钮是否被点击，所以只需要if判断
if (GUILayout.Button("应用"))
{
    var path = AssetDatabase.GetAssetPath(myTarget);
    var files = Directory.GetFiles(MyTools.GetParentPath(path));

    foreach (var file in files)
    {
        // 此处可扩展，将需要修改的纹理的后缀加到这里
        if (dir.IndexOf(".jpg") > 0 || dir.IndexOf(".png") > 0 || dir.IndexOf(".tga") > 0)
        {
            AssetDatabase.ImportAsset(file);
        }

    }
}

(2) 使用设置

对上述简单应用实例脚本进行修改，将 OnPreprocessTexture()函数修改为:

1
2
3
4
5
6
7
8
9
10
11
TextureImporter impor = this.assetImporter as TextureImporter;
var parentPath = MyTools.GetParentPath(this.assetPath);
var settings = AssetDatabase.LoadAssetAtPath<MyTextureImportProcessSetting>( parentPath + "图片资源导入配置.asset");

if (settings)
{
    Debug.Log("纹理资源: " + this.assetPath + " 使用了自定义的配置");
    impor.textureType = settings .textureType;
    impor.sRGBTexture = settings .sRGB;
    impor.isReadable = settings .readAble;
}

3、效果展示

首先将图片拖入 Unity 工程下的文件夹中

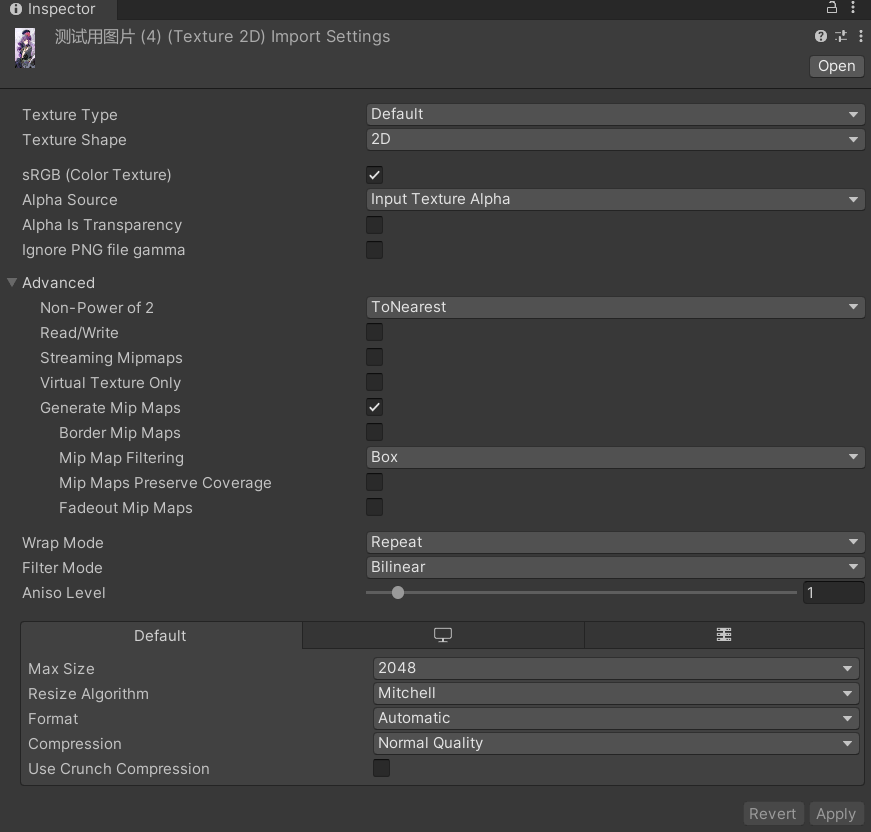

当前图片属性设置如下

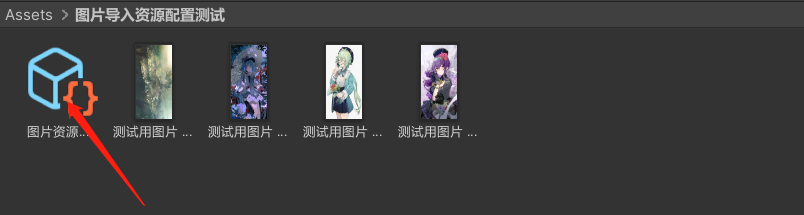

在该文件夹下创建一个编辑器

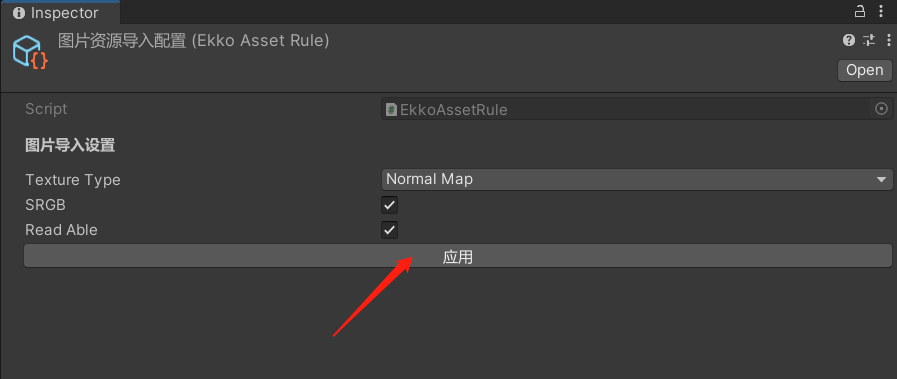

对编辑器进行设置并点击应用

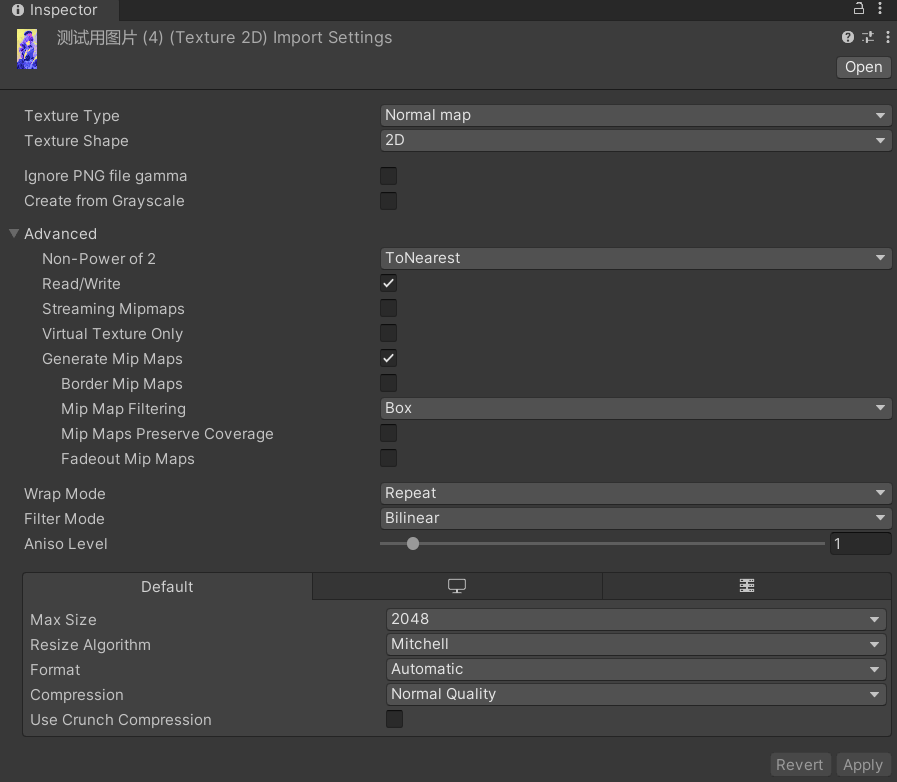

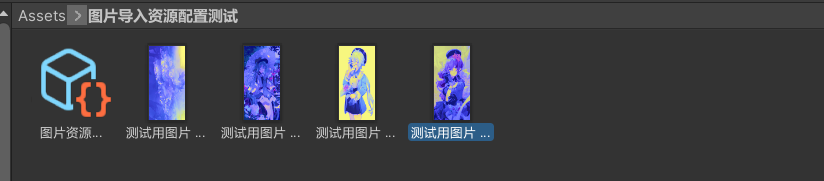

可以看到图片属性已经被重新设置

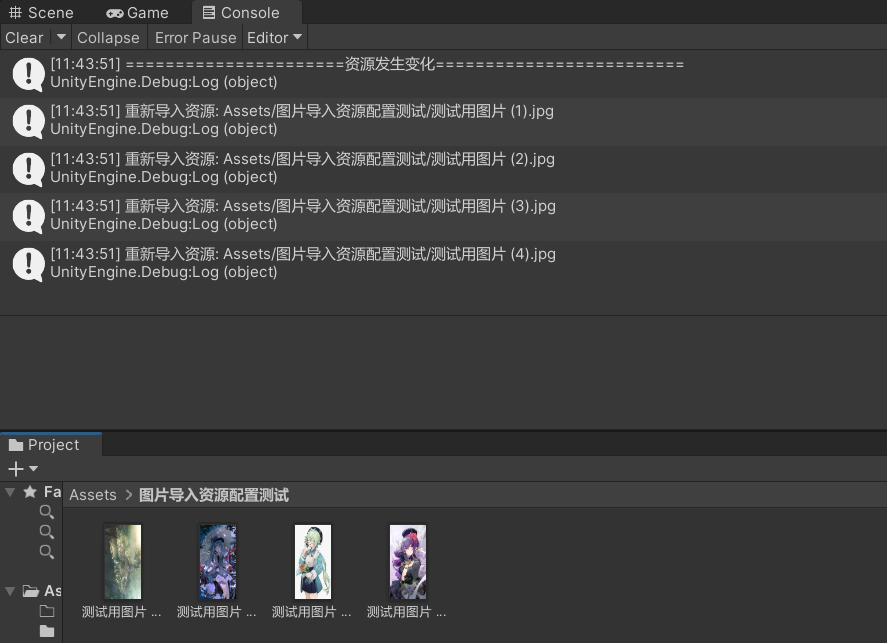

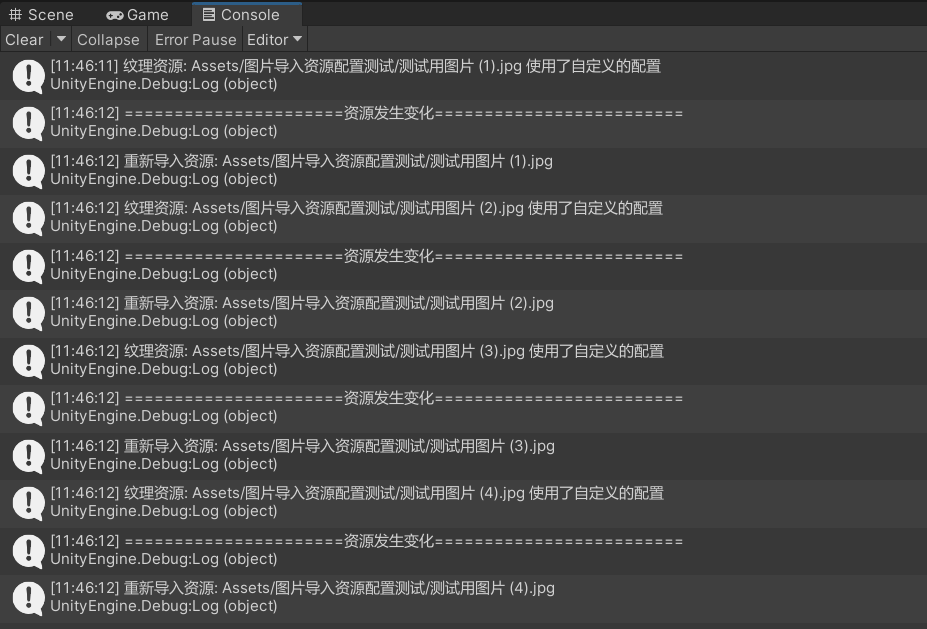

此时控制台的打印如下


四、扩展

以上功能仅限于与 “图片资源导入配置.asset” 处于同一文件夹中的纹理图片资源生效
如果要扩展，使得对该目录中的子文件夹里面的图片也生效，可以使用

1
2
3
4
5
6
7
// 获取path下的文件夹
var dirs = Directory.GetDirectories(path);

foreach (var dir in dirs)
{
    AssetDatabase.ImportAsset(dir, ImportAssetOptions.ImportRecursive);
}

其中 ImportAssetOptions.ImportRecursive 功能为在导入一个文件时，同时导入其内容，详情见官方 API 介绍

五、项目源码

项目源码: GitHub 地址
